Visiooimage Inc. propose deux solutions de thermographie infrarouge pour l'END, pour détecter des défauts tels que délaminations, porosité, fissures dans divers matériaux y compris les composites, les plastiques, les métaux, etc.
Les deux sont personnalisables – explorez les composants individuels sur notre page Produits pour adapter une solution à vos besoins.
InfraPAK II : Système de thermographie infrarouge standard polyvalent

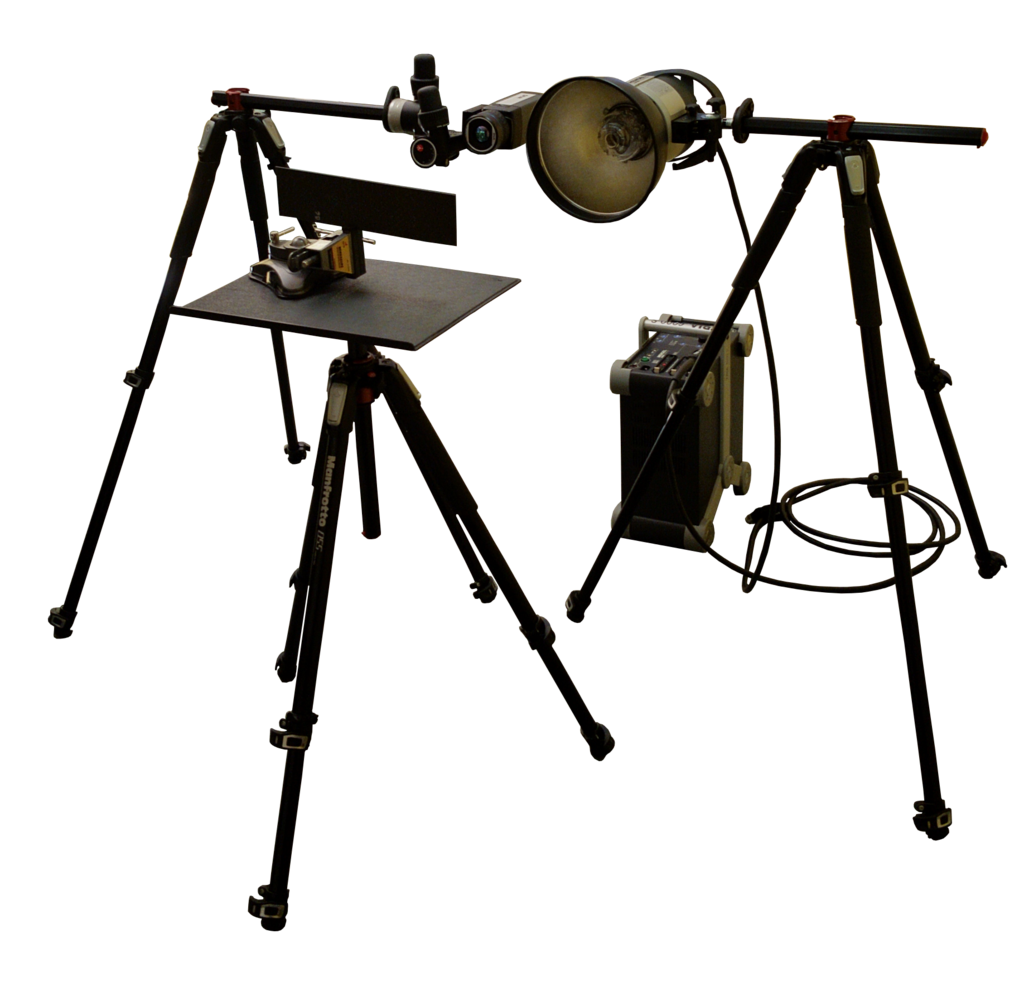

Exemple de montage en mode réflexion : chauffage et caméra positionnés sur le même trépied avec une tête micrométrique de précision. Échantillon de petite taille placé sur la tablette du trépied avec un étau à 360 degrés.

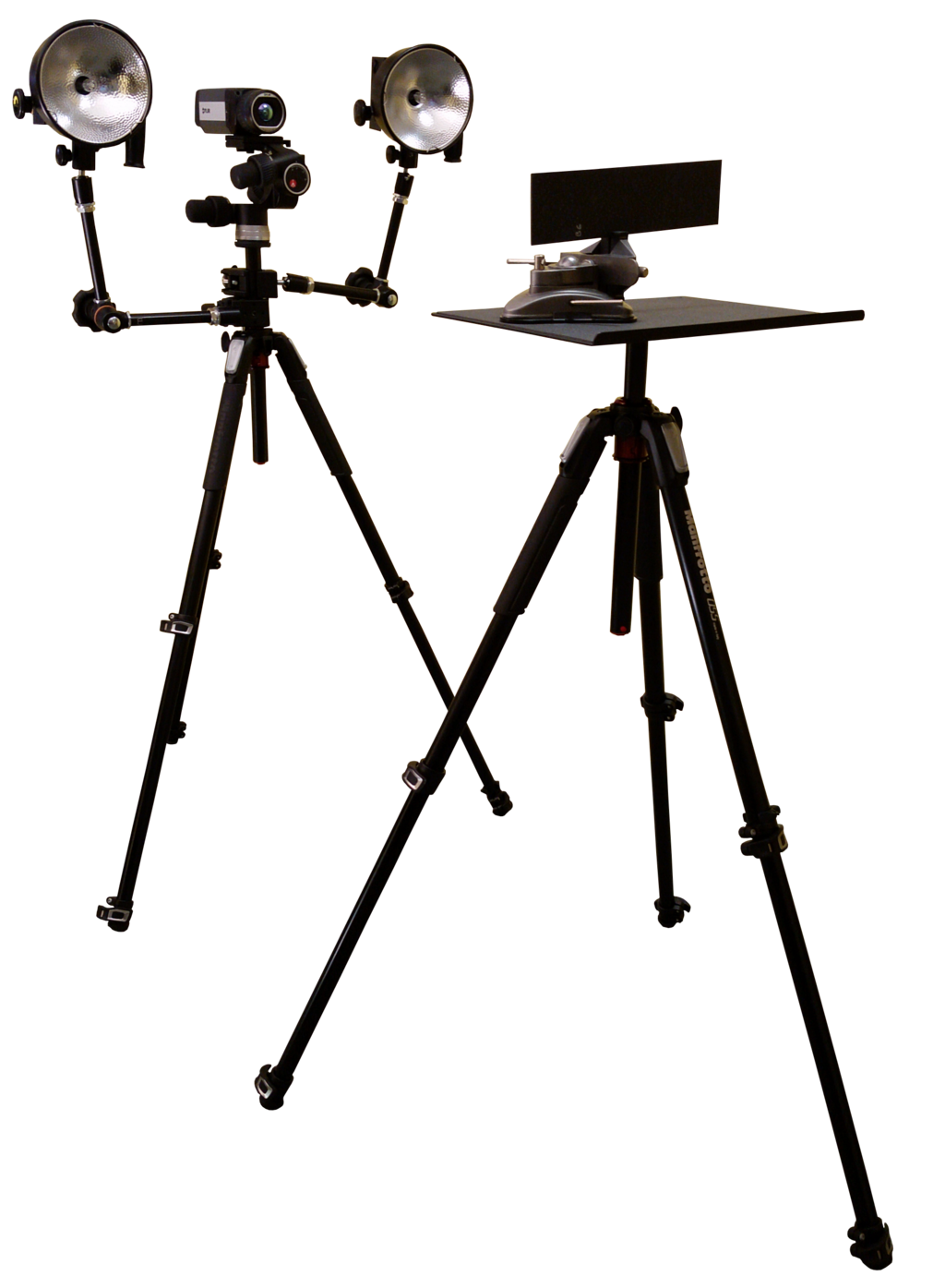

Exemple de montage en mode réflexion : configuration en surplomb avec flash pulsé et caméra permettant une inspection rapprochée.

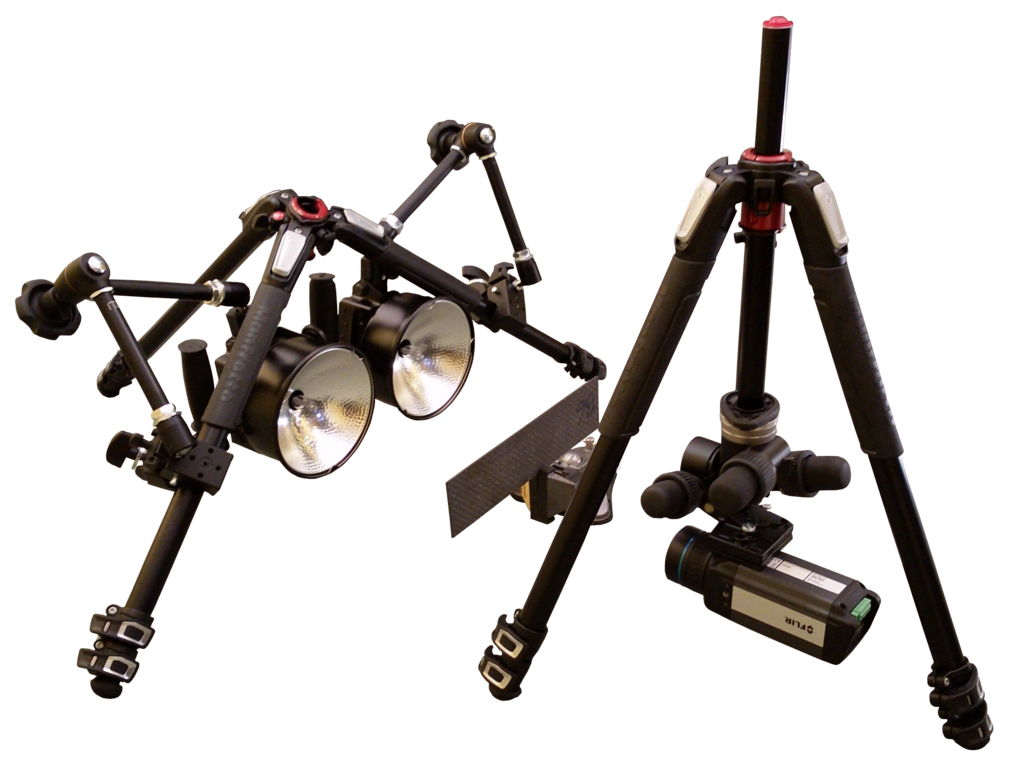

Exemple de montage en mode transmission : échantillon placé au sol, avec la caméra et le chauffage positionnés à l’envers.
Items
Fonctionnalités
Système standard de thermographie active pour le contrôle non destructif (CND)
Montage polyvalent pour l’inspection d’échantillons plans ou non plans. Réglage facile de la source de chauffage, de la caméra et du support d’échantillon dans toutes les positions. Efficace sur les matériaux composites : aérospatial, naval, éolien, cyclisme, etc.
Adapté à la R&D, aux formations, aux démonstrations et à la production à petite échelle. Fonctionnalités d’automatisation de base via le protocole Telnet.
Source de chauffage standard : halogène (modes step, pulse ou lock-in). Flash au xénon en option. Fonctionne en mode transmission ou réflexion.

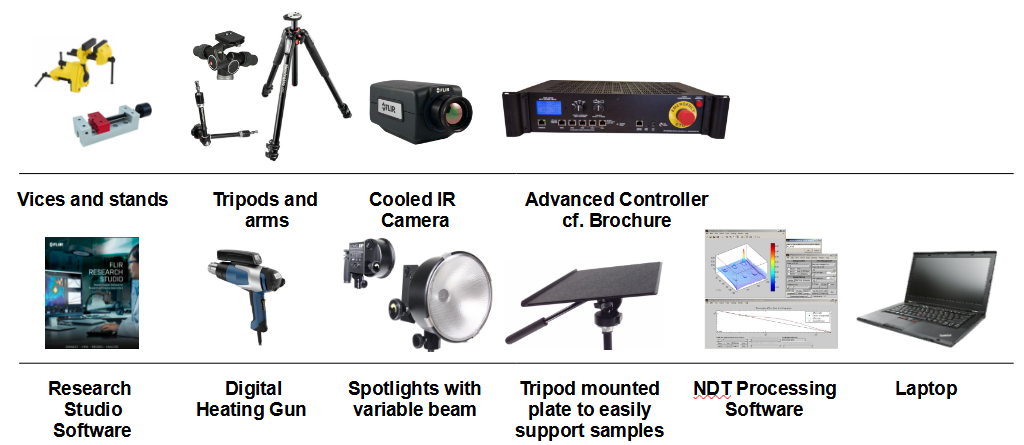

Le kit inclut (tous les éléments sont optionnels) :
1x Trépied pour caméra avec tête micrométrique
1x Caméra infrarouge (différents modèles disponibles) avec logiciel d’acquisition
1x Pistolet thermique numérique
2x Trépieds avec bras articulés pour chauffage halogène et/ou flash
2x Chauffages halogènes 1 kW à faisceau variable
1x Contrôleur/variateur IRT 2,3/3,5 kW
1x Tablette de trépied
2x Étaux de précision à 360°
2x Petits étaux carrés de précision pour le maintien des échantillons
1x Logiciel IR View NDT pour le post-traitement IRT
1x Ordinateur portable
Options
Divers modèles de caméras infrarouges peuvent être intégrés au système. Résolutions disponibles de 640×480 jusqu’à plusieurs mégapixels. Versions refroidies ou non, fixes, industrielles ou portatives. Veuillez nous consulter pour la liste des modèles compatibles.
Des têtes flash pulsées et générateurs de 6 kJ (chaînables), ainsi que le chauffage par induction, peuvent également être utilisés.
Formation et support disponibles en français, anglais et espagnol.
Charger la brochure PDF (anglais)

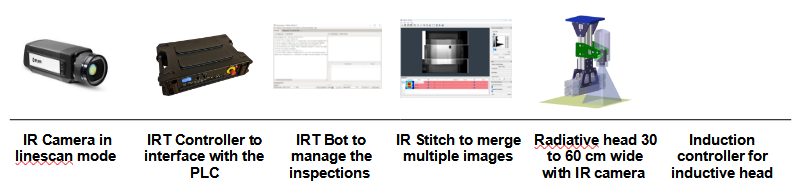

Solution InfraSCAN pour la thermographie IRT/CND automatisée. Localisation des défauts en production.

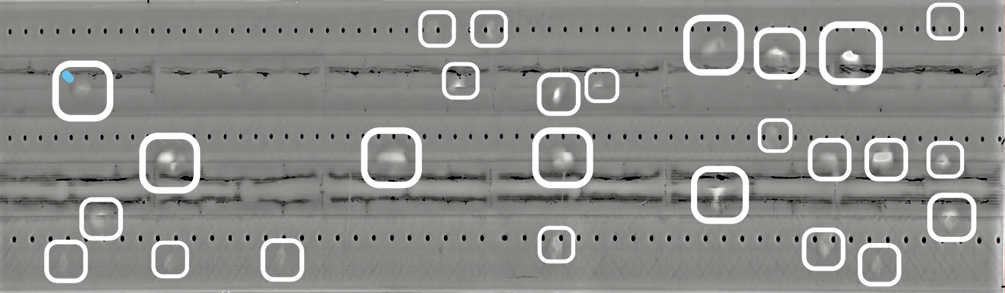

Inspection d’une virole de moteur d'avion et image aplatie résultante, affichant les impacts
Items
Caractéristiques
La tête d’inspection se déplace au-dessus de la pièce à l’aide d’un actionneur (non fourni), tel qu’un robot, une CNC simple ou un portique. Alternativement, la tête peut rester fixe si les pièces se déplacent, par exemple pour une inspection en ligne sur un convoyeur.
Le système d’inspection a une largeur de 27 cm et fonctionne à une vitesse de 12,5 mm/s (0,2 m²/min) pour des matériaux composites de 3 à 4 mm d’épaisseur, et jusqu’à 100 mm/s (1,6 m²/min) pour des matériaux de faible épaisseur (inférieure au millimètre). Une tête d’inspection de 66 cm de large est également disponible. La longueur d’inspection ou de l’image est illimitée, car le processus est continu.
La solution InfraSCAN est idéale :
- pour l’inspection de pièces longues ou de grande taille, planes ou cylindriques,
- pour l’inspection en série d’un grand volume de pièces,
- lorsque plusieurs usines doivent appliquer un même standard d’inspection,
- lorsque la vitesse d’inspection et une forte probabilité de détection (POD) sont cruciales,
- pour l’inspection en ligne sur un convoyeur.
Spécifications de la tête Linescan radiative de 27 cm de large :
Bras principal en aluminium extrudé, 50 cm de long × 45 mm × 90 mm.
Dimensions totales en configuration montée : 5,0 kg, 65 cm de haut × 37 cm de large × 18 cm d’épaisseur (hors caméra).
La tête de chauffage radiatif peut être remplacée par une tête de chauffage inductif.
Charger la brochure PDF (anglais)
